Comment mesurer son cylindre ?

Mesurer correctement un cylindre de serrure est une étape essentielle pour garantir la sécurité et le bon fonctionnement de vos installations. En effet, un cylindre mal ajusté peut entraîner divers désagréments, tels qu’une serrure difficile à manipuler, une installation incompatible ou, pire encore, une faille dans la sécurité de votre porte.

Une mesure précise vous permet non seulement de choisir un cylindre adapté à votre serrure et à votre porte, mais aussi de prolonger la durée de vie de votre système de verrouillage. À travers ce guide, nous vous expliquons les étapes clés pour mesurer votre cylindre de manière simple et efficace, afin d’éviter toute erreur qui pourrait compromettre la fiabilité de vos équipements.

X

• LES OUTILS NÉCESSAIRES :

X

Outils indispensables :

- Mètre ruban ou règle métallique : pour obtenir des mesures exactes en millimètres.

- Tournevis : nécessaire pour retirer le cylindre de la serrure, si besoin.

x

Astuces pour bien se préparer :

- Préparer la porte : Assurez-vous que la porte est bien ouverte et stable pour éviter tout mouvement pendant la mesure.

- Identifier le type de cylindre : Vérifiez si le cylindre est standard, à bouton ou débrayable, car cela peut influencer la prise de mesure.

- Nettoyer la zone : Enlevez toute saleté ou poussière autour de la serrure pour une manipulation plus facile.

x

x

• COMMENT PRENDRE LES MESURES :

X

Identifier les côtés extérieurs et les côtés intérieurs :

- Côté intérieur : C'est le côté de la porte qui donne sur l'intérieur de votre domicile ou de votre espace privé. Il est souvent marqué par un mécanisme de verrouillage ou une poignée.

- Côté extérieur : C’est le côté de la porte qui donne sur l'extérieur de votre maison ou bâtiment. Ce côté est généralement équipé d'un cylindre accessible de l’extérieur pour la manipulation de la serrure.

Lors de la mesure du cylindre, il est important de savoir quel côté vous mesurez, car cela influence la lecture des dimensions.

X

Mesurer les 2 segments :

La vis de fixation se trouve généralement dans l'axe du panneton. Si celle-ci est située au centre du cylindre, cela signifie que votre cylindre est symétrique. Par exemple, pour un cylindre de longueur totale de 60 mm, les dimensions seront de 30 x 30 mm.

En revanche, si votre cylindre est asymétrique, il faudra mesurer séparément l'extérieur puis l'intérieur. Il est crucial de bien distinguer ces mesures, car certains cylindres à bouton ne sont pas réversibles, tout comme de nombreux modèles de haute sécurité à deux entrées. On commence par mesurer le côté extérieur, puis le côté intérieur. Par exemple, si la mesure du côté extérieur est de 30 mm et celle du côté intérieur est de 45 mm, il s'agit d'un cylindre 30 x 45 mm, dont la longueur totale sera de 75 mm.

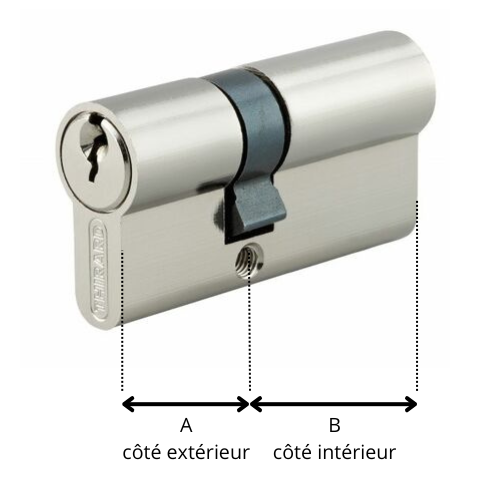

Pour mesurer votre cylindre, vous devez en premier lieu mesurer la partie A (côté extérieur), qui va de l'extrémité du cylindre jusqu'au centre du filetage. Puis, mesurez la partie B qui va du centre du filetage jusqu'à l'autre extrémité.

x

• LES ERREURS COURANTES À ÉVITER LORS DE LA MESURE :

X

Ne pas prendre en compte l'usure du cylindre :

Avec le temps, un cylindre peut se détériorer, ce qui peut affecter sa longueur ou sa forme. Par exemple, si le cylindre est légèrement abîmé ou déformé, cela peut fausser les mesures que vous prenez, rendant le remplacement plus compliqué. Il est donc essentiel de vérifier l’état général du cylindre avant de procéder à la mesure. Si vous remarquez des signes d'usure comme des fissures, une surface rugueuse ou des clés qui ne tournent plus correctement, il peut être préférable de remplacer le cylindre au lieu de simplement le mesurer.

Prendre une mauvaise mesure (extérieure vs intérieure) :

Une autre erreur fréquente consiste à prendre des mesures incorrectes en confondant la référence extérieure et intérieure du cylindre. Lors de la mesure de votre cylindre, vous devez mesurer à partir du centre de la serrure. La longueur du cylindre est généralement mesurée à partir du côté extérieur et du côté intérieur de la porte, en tenant compte du fait qu'il peut y avoir une différence de longueur entre les deux côtés. Si vous vous trompez de côté, vous risquez de choisir un cylindre de la mauvaise taille, ce qui pourrait rendre son installation impossible ou compromettre la sécurité de la serrure. Il est donc crucial de bien identifier les deux côtés du cylindre et de mesurer chaque côté séparément.

Ignorer les particularités des différents systèmes de serrures :

Chaque type de serrure peut nécessiter un cylindre spécifique, selon son mécanisme et ses caractéristiques de sécurité. Par exemple, certains cylindres sont conçus pour des systèmes de sécurité avancés comme les serrures multilock, qui offrent des protections contre le crochetage ou le bumping. Si vous ignorez ces particularités, vous pourriez acheter un cylindre qui n'est pas adapté à votre système de serrure. Il est donc important de vérifier la compatibilité du cylindre avec le type de serrure que vous possédez. De plus, certains cylindres sont dotés de caractéristiques spécifiques comme des clés à copie contrôlée ou un système anti-effraction, ce qui pourrait influer sur votre choix. Toujours vérifier le modèle de serrure et les caractéristiques avant d'acheter un cylindre.

Le mot de la fin de notre expert
"En mesurant votre cylindre avec soin, vous ouvrez la porte à une sécurité sans fausse note !"
